00 LLVM IR and the Compilation Pipeline: From C Code to Machine Code

컴파일러는 사람이 읽고 쓰는 소스 코드를 CPU가 실행할 수 있게끔 기계어로 번역하는 프로그램이다. CPU는 태생적으로 기계어만 실행할 수 있으므로, C 같은 언어로 짠 코드는 실행하기 전에 반드시 이 번역을 한 번 거쳐야 한다.

번역을 언제 하느냐에 따라, 프로그램을 실행하는 방식은 크게 셋으로 갈라진다.

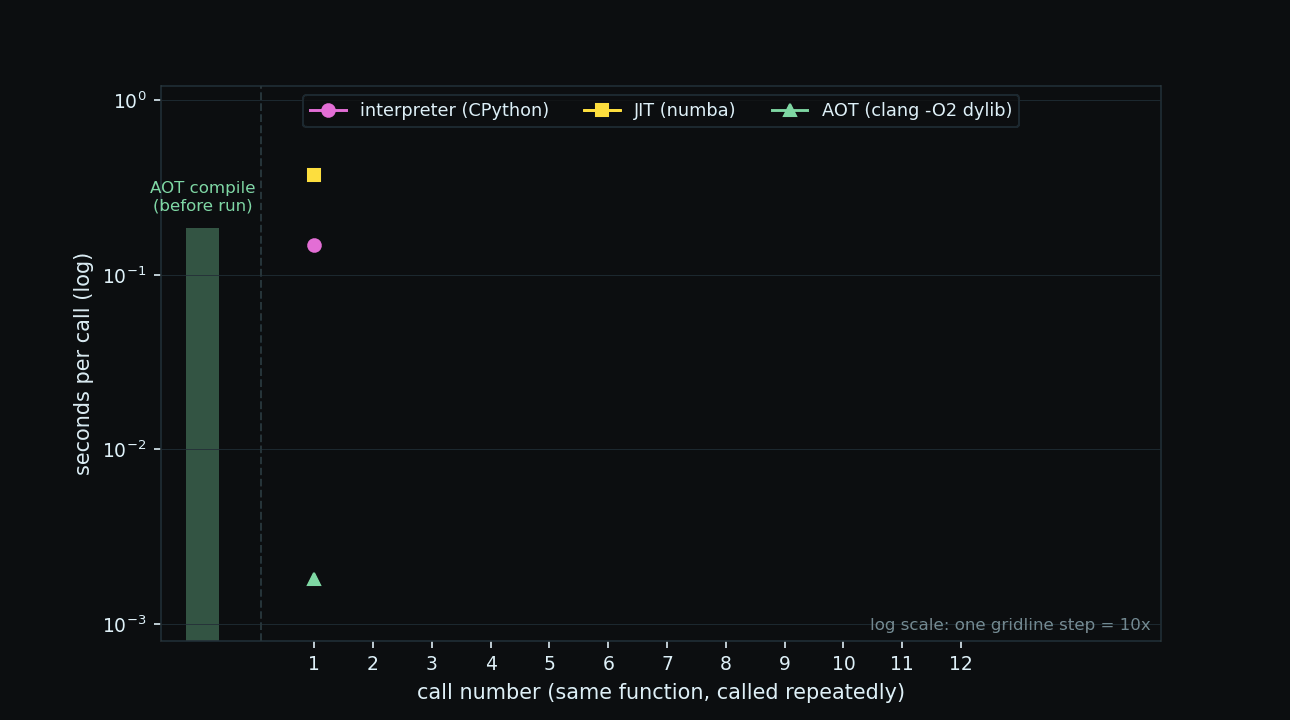

세 방식의 차이는 같은 함수를 반복해서 호출해 보면 시간으로 드러난다. 아래 그래프는 같은 정수 반복 계산을 CPython(인터프리터), numba²(JIT), clang -O2로 미리 컴파일한 C 라이브러리(AOT) 세 가지로 각각 12번씩 호출해서 잰 호출별 시간이다.

인터프리터는 호출마다 같은 해석을 되풀이해 매번 같은 비용을 낸다. JIT는 첫 호출에 컴파일 비용을 몰아 내고(warmup³) 그다음부터 번역된 기계어를 재사용하며, AOT는 그 비용을 실행 전에 내서 첫 호출부터 빠르다.

LLVM⁴은 C/C++ 같은 native 언어(가상 머신⁵ 없이 CPU가 직접 실행하는 기계어로 번역되는 언어)를 위한 AOT 컴파일러다.

소스 코드를 곧바로 기계어로 바꾸지 않고 중간 언어를 거쳐 내려가는 구조는 CUDA C 기초의 nvcc에서도 이미 나왔다. NVIDIA의 CUDA 컴파일러인 nvcc는 .cu 파일을 CPU에서 실행할 host 코드와 GPU에서 실행할 device 코드로 나누어 처리하는데, device 코드를 PTX⁶라는 중간 명령어로 바꾸고, PTX를 GPU 기계어인 SASS로 내린다. CPU 쪽 컴파일러도 같은 방식으로 중간 단계를 거쳐 내려가며, 그 대표가 LLVM이다. 실제로 nvcc의 device 코드 컴파일러인 cicc가 LLVM 위에서 만들어져 있어서, 두 스택은 층별로 그대로 대응한다.

파이프라인

• 프론트엔드(clang): Test.c → Test.ll. 파싱⁷과 타입 검사.
• 미들엔드(opt): Test.ll → Test.ll'. pass들이 IR을 고쳐 쓰는 최적화.
• 백엔드(llc, as, ld): Test.ll' → Test.s → Test.o → a.out. 기계어 생성과 조립.

IR(intermediate representation, 소스와 기계어 사이의 중간 언어) 하나가 프론트엔드, 미들엔드, 백엔드 세 구간을 전부 지나다닌다. 다른 컴파일러들은 IR을 메모리 안 객체로만 들고 있어서 파일로 꺼낼 수가 없다. LLVM IR은 문법이 공개된 텍스트라서, 파일로 저장해 놓고 손으로 고친 다음 컴파일러에 도로 넣는 것까지 된다.

C에서 IR로

예제는 두 함수짜리 C 파일이다.

// Test.c
int func1(void) { int a = 4; return a; }
int main(void)  { return 0; }

clang -emit-llvm -S Test.c   # → Test.ll

-emit-llvm -S는 기계어까지 가지 않고 사람이 읽을 수 있는 IR에서 멈추라는 옵션이다. 나온 Test.ll의 func1은 다음과 같다.

define i32 @func1() #0 {
  %1 = alloca i32, align 4
  store i32 4, ptr %1, align 4
  %2 = load i32, ptr %1, align 4
  ret i32 %2
}

IR 본문에 나오는 기호는 이 4개다.

파일 머리의 target triple¹¹과 꼬리의 attributes¹², ! 메타데이터는 환경 설정이라 본문 해독에는 필요 없다.¹³

IR에서 어셈블리로

llc Test.ll -o Test.s

llc는 IR을 target triple¹¹이 가리키는 CPU의 어셈블리¹⁴로 내리는 백엔드 도구다. 그래서 출력되는 어셈블리는 대상 CPU마다 다르다. x86-64를 지정하면 x86-64 어셈블리가, ARM64를 지정하면 ARM64 어셈블리가, RISC-V를 지정하면 RISC-V 어셈블리가 나오고, llc -mtriple=x86_64-pc-linux-gnu Test.ll처럼 옵션으로 대상을 바꿀 수 있다. IR은 하나인데 백엔드가 대상별로 갈라지는 이 구조가 파이프라인 절에서 말한 IR의 역할이다.

다음은 ARM64 대상의 출력에서 func1을 대응시킨 표다.¹⁵

백엔드는 가상 이름표(%N)를 실물 장소(레지스터, 스택 칸)에 배정한다. 어셈블리 파일의 줄은 3종류다.

Test.ll의 store i32 4를 store i32 9로 바꾸고 llc를 다시 돌리면 mov w8, #9가 나온다. IR 텍스트 자체가 컴파일러의 입력이라, 프론트엔드를 거치지 않고 IR을 고치는 것만으로 프로그램이 바뀐다.

어셈블리에서 실행 파일로

Test.s는 mov w8, #4 같은 명령이 문자로 적힌 텍스트 파일이다. 그런데 CPU는 명령마다 정해진 비트 패턴이 입력돼야 동작하는 회로라서, ’m’, ‘o’, ‘v’ 같은 문자 데이터를 명령으로 실행하지 못한다. 그래서 어셈블러(as)가 이 문자 표기를 명령 비트 패턴으로 바꾸는데, 그 결과물이 object 파일 Test.o다.

프로그램 하나는 보통 여러 소스 파일로 만들고, 소스 파일 하나가 object 파일 하나가 된다. 여기에 라이브러리(printf처럼 자주 쓰는 함수를 미리 컴파일해 둔 object 파일 묶음)가 더해진다. Object 파일은 기계어지만 혼자서는 실행되지 않는다. 자기가 호출하는 다른 object 파일이나 라이브러리 속 함수의 주소가 아직 비어 있기 때문이다. 링커(ld)가 이 object 파일들과 라이브러리를 모아 빈 주소를 채우고 하나로 이어 붙이면 실행 파일이 된다. 이 과정을 링크(link)라 한다.

clang -c Test.s -o Test.o   # assemble
clang Test.o -o a.out       # link

두 단계 모두 clang 명령으로 부를 수 있고, clang이 내부에서 as와 ld를 호출한다.

pass와 최적화 레벨

pass는 LLVM에 내장된 작은 프로그램으로, IR 전체를 한 차례 훑으며 정해진 한 가지 분석 또는 변환을 수행한다. pass마다 담당하는 변환이 하나씩 정해져 있다.

pass를 실행하는 방법은 두 가지로 나뉜다. opt를 쓰면 원하는 pass를 낱개로 골라 실행할 수 있고, clang의 -O1 -O2 -O3 옵션을 쓰면 미리 정해둔 pass 목록이 순서대로 실행된다. 그리고 세 옵션의 목록은 서로 포함 관계에 있다.¹⁹

레벨을 올리는 대가는 컴파일 시간이고, -O3의 추가분은 코드 크기를 늘려서라도 속도를 우선하는 pass들이라 배포 빌드는 보통 -O2에서 멈춘다.

목록의 실제 내용은 다음 명령이 출력한다. 위 표의 pass들이 전부 이 목록 안에 들어 있다.

opt -passes='default<O1>' -print-pipeline-passes Test.ll -S -o /dev/null

최적화를 diff로 관찰하기

읽을 수 있는 IR의 장점은 최적화 전후를 비교할 때 나온다.

clang -O1 -emit-llvm -S Test.c -o Test_O1.ll

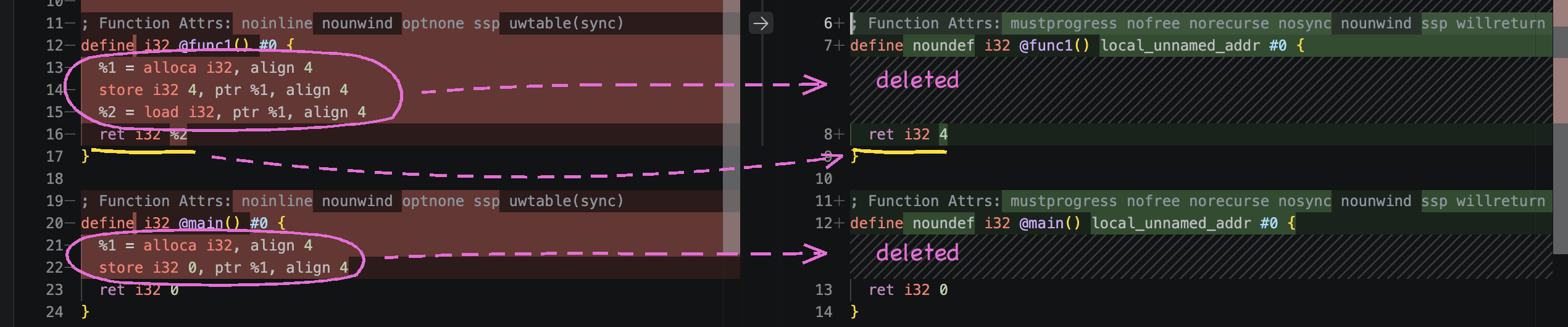

-O0(기본값)로 뽑은 Test.ll(좌측)과 -O1로 뽑은 Test_O1.ll(우측)을 VS Code의 diff 편집기²⁰로 비교하면 다음과 같다.

func1의 본문이 어떻게 바뀌었는지 줄 단위로 대응시키면 다음과 같다.

최적화 pass가 이 함수는 4를 메모리에 넣었다가 곧바로 꺼내 반환하므로 답이 항상 4라는 것을 증명하고 변수의 존재 자체를 지웠다. C 코드는 그대로인데 프로그램이 네 줄에서 한 줄이 됐고, 그 과정이 텍스트 diff로 남는다.

optnone

optnone은 -O0로 IR을 뽑을 때 clang이 모든 함수의 attributes¹²에 붙이는 최적화 금지 표식이다. pass를 실험할 때 이 표식이 다음과 같이 드러난다.

앞 절의 mem2reg를 opt로 단독 적용해 본다.

opt -passes=mem2reg Test.ll -S -o Test_m2r.ll

그런데 출력이 입력과 똑같이 나온다. opt가 함수를 처리하기 전에 attributes를 읽고, optnone이 보이면 그 함수를 건너뛰기 때문이다. attributes가 pass의 실행 여부까지 제어하는 것이다.

표식 없이 뽑으면 정상 동작한다.²¹

clang -Xclang -disable-O0-optnone -emit-llvm -S Test.c -o Test_noopt.ll
opt -passes=mem2reg Test_noopt.ll -S

func1이 ret i32 4 한 줄로 접힌다. IR로 pass 실험을 할 때는 이 옵션으로 뽑는다.

참고

• LLVM for Grad Students: What is LLVM? / The Pieces / Understanding LLVM IR 세 챕터.
• LLVM Language Reference: IR 문법의 공식 정의.
• The Architecture of Open Source Applications: LLVM: Chris Lattner가 쓴 LLVM 설계 배경.
